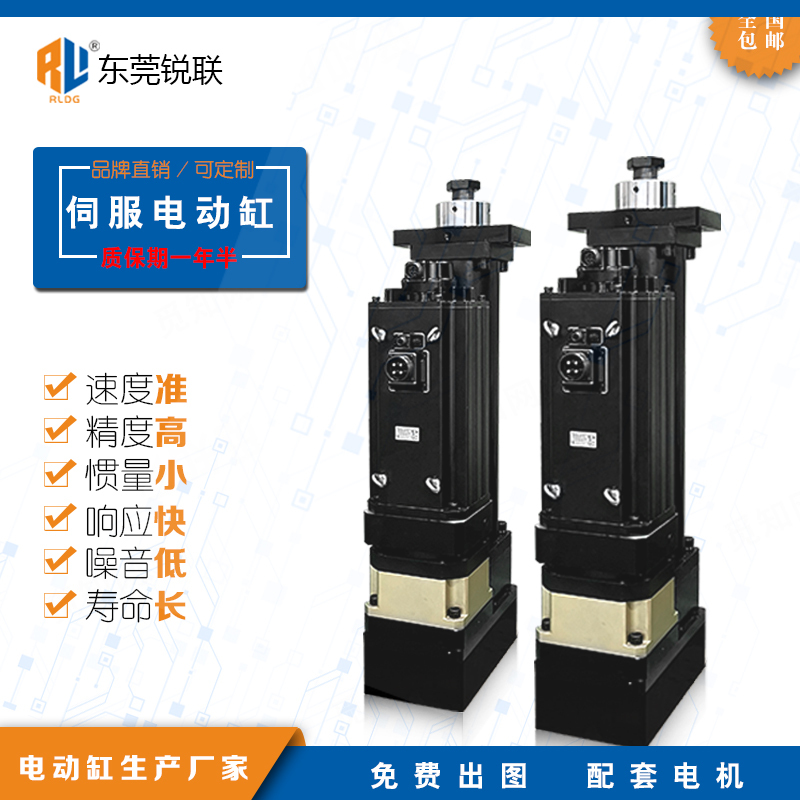

20T国产伺服电缸

二维码
定位精度高,长行程,高频2hz
缸型 170
导程 6320
安装方式 多种安装方式
推力/负载 150kn
行程 2500以内
材型 钢制
速度 0~80mm/s
189-2295-6685
产品详情PDF下载3D模型预览

锐联国产伺服电缸由于整体长度短,适用于安装位置比较小的场合。同时本方案选用的进口同步带,具有强度高、间隙小、寿命长的特点,使整个电动缸具有较高的控制性和控制精度。伺服电机与电动缸配合灵活,安装容易、设定简单、使用方便。

锐联智能装备是一家专业致力于研发、设计、制造和销售步进伺服电动缸、电动滑台、电动伺服推杆伸缩缸、升降平台、压力机、控制系统的高科技创新企业。公司的产品以安全稳定、绿色环保、节能智能的环保理念和未来发展趋势接轨。产品涉及工业、新能源、民生制造等行行业业;势必在很大程度上取代了液压、气动等驱动方式。 公司产品采用行业的先进技术经验,不断提升电动缸生产的技术和工艺,擅长攻关专业技术难题;关键部位核心部件(轴承、导轨、皮带、丝杆、联轴器等)均采用行业知名品牌,竭力打造可替代进口电动缸品牌的产品。锐联伺服电动缸厂家追求精益求精,铸造过硬品质开发市场上高品质的产品为客户提供定制化产品,以及细致周到、快捷完善的服务。

电动缸型号识别.jpg电动缸外构图.jpg电动缸主轴安装方式.jpg170直连前法兰图.jpg170直连前法兰参数.jpg170折叠前法兰图.jpg170折叠前法兰参数.jpg170产品实物图.jpg

产品详情介绍


一、伺服电动缸工作原理
电动缸是将伺服电机的旋转运动通过丝杆和丝杆杠副的机械运动转换为直线运动的一体化设计的模块化产品。利用伺服电机的闭环控制特性,可以很方便地实现对推力、速度和位置的精准控制;结合机械运动技术和程控技术,实现程控化、数控化控制。是实现高精度直线运动控制日的全新革命性产品。


二、电动缸类型
1、直联电缸
直联式电动缸集成了交流伺服电机、伺服驱动器、高精度滚珠丝杠、模块化设计等技术,使电动缸具有结构紧凑、惯量小、响应快、低噪音和长寿命等特点。伺服电机与电动缸的传动丝杆直接相连接,减少了中间环节的惯量和间隙,提高了控制性和控制精度。伺服电机与电动缸整体相连,安装容易、使用方便。电动缸的主要零件部件均采用国外名牌产品,性能稳定、故障率低、可靠性高。
2、折叠电缸
折叠式电动缸由于整体长度短,适用于安装位置比较小的场合。同时本方案选用的进口同步带,具有强度高、间隙小、寿命长的特点,使整个电动缸具有较高的控制性和控制精度。伺服电机与电动缸配合灵活,安装容易、设定简单、使用方便.


三、电动缸型号

序号电动缸型号特   点适用范围
1标准电动缸采用TBIC7级丝杆,一体化设计、结构紧凑、控制精度在0.02MM.一般工况的机械行业、汽车行业
2精密型采用TBI研磨级滚珠丝杆和精密轴承,重复定位在0.005MM.精密机械工业
3压力机系列采用研磨级滚珠丝杆和精密轴承,所有部件一体化加工,垂直度0.02MM精密伺服压力机
4大推力电动缸重载研磨级丝杆大型压装设备
5高频伺服电动缸该类有特殊工况要求的可向我司工程师咨询特殊机械工业
6多节缸采用C7级丝杆或T型丝杆,可实现单节、多节同时上下伸缩和手动控制。


四、电动缸特点概述

1、精准的路径定位和可控性
2、模块化组合应用,节省机械设计空间
3、适合高速高频运行
4、精密且安装方便
5、可多点定位和多段控制

6、安装附件、方式可多样化选择
7、可配多种全套的电机和控制器、
8、产品多样化,可供选择。
9、设计简洁、维护成本低且方便。


五、电动缸使用说明及注意事项
1、电动缸为精密机电一体化传动设备,在使用时请仔细阅读注意事项及电机、驱动器等部件说明书。
2、本产品内置高强磁铁,外部装有磁电感应开关和行程极限警示标志,请在警示标示内微调所需的行程。
3、我司采用全密封装置,注入高质量油脂,不需要客户定期维护;个别高频高速我们个性化的设计有润滑脂注入口。
4、伺服电动缸调试时,应先在低速点动下进行,等各方面均正常后在提高速度,以免损坏电动缸.


六、适用范围
多自由度模拟仿真、多自由度动感娱乐、多自由度精密加工、机器人、机械升降平台、汽车压机、汽车制造设备、机械自动化生产线、石油化工、物料搬运、注塑机、模具控制、阀门控制、精密机床、制药机械、食品工业等领域。


七、售后说明及建议
1、本产品自出厂出货日起,在正常使用情形下(即非人为损坏)保修一年半(18个月)。
2、若因人为因素或其它不正常使用所造成之损坏,不在保修范围内。
3、未经生产厂的许可不得擅自拆卸电动缸,有自行拆解、改装均不在保修范围
